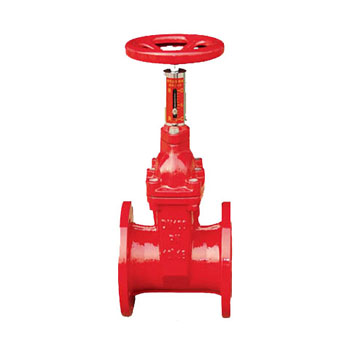

RVHI（Z45X）附开度指示弹性座封闸阀
RVHI（Z45X）附开度指示弹性座封闸阀产品说明：
信号闸阀常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度。若安装位置较低，则需用付开度指示闸阀。
弹性座封闸阀（软密封闸阀）克服了一般普通闸阀普遍存在的渗水和生锈、弹性疲乏等缺陷，它利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、消防、石油、化工、食品、医药、轻防、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
RVHI（Z45X）附开度指示弹性座封闸阀结构性能特点：
阀座底部无凹槽且为平底式结构，与阀体通径一致，避免杂物淤积，使流体畅通无阻。2、阀体阀盖内外涂装无毒性环氧树脂，其厚度不低于，在使用中不开裂，不脱落。3、阀板表面全包覆橡胶，橡胶与骨芯架结合牢固，不易脱落，弹性优良。4、阀杆与阀盖之间上密封采用三道O型橡胶密封圈，阀杆转动轻便，密封可靠且使用寿命长。5、阀体采用精密铸造工艺,与阀板精确吻合,密封性能好、互换性能好。6、阀门零部件表面和内件材料均不受水腐蚀，可直接用于生活饮用水系统。
RVHI（Z45X）附开度指示弹性座封闸阀主要零件材质：
|
项次 |
名 称 |
材 质 |
|
1 |
阀 体 |
球墨铸铁、灰铸铁 |
|
2 |
密封圈 |
NBR |
|
3 |
阀 盖 |
球墨铸铁、灰铸铁 |
|
4 |
O-RING |
NBR |
|
5 |
防尘罩 |
NBR |
|
6 |
固定螺栓 |
钢制或镀锌螺栓 |
|
7 |
传动帽 |
球墨铸铁、灰铸铁 |
|
8 |
阀 门 |
球墨铸铁外覆EPDM或NBR |
|
9 |
铜螺母 |
青 铜 |
|
10 |
阀 体 |
2Cr13 |
|
11 |
螺 栓 |
钢制或镀锌螺栓 |
|
12 |
O-RING |
NBR |
|
13 |
止推轴承 |
青 铜 |
|
14 |
O-RING |
NBR |
|
15 |
轴 盖 |
球墨铸铁、灰铸铁 |
|
16 |
螺 栓 |
镀锌螺栓 |
|
17 |
手 轮 |
灰铸铁 |
RVHI（Z45X）附开度指示弹性座封闸阀主要外形尺寸:
|
公称通径 |
L |
D1 |
D2 |
D3 |
H |
B |
f |
n-Φd |
|||
|
mm |
inch |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||||
|
40 |
1 1/2″ |
165 |
88 |
110 |
150 |
310 |
18 |
3 |
4-Φ18 |
||
|
50 |
2″ |
178 |
102 |
125 |
165 |
340 |
20 |
3 |
4-Φ18 |
||
|
65 |
2 1/2″ |
190 |
122 |
145 |
185 |
370 |
20 |
3 |
4-Φ18 |
||
|
80 |
3″ |
203 |
133 |
160 |
200 |
410 |
22 |
3 |
8-Φ18 |
||
|
100 |
4″ |
229 |
158 |
180 |
220 |
450 |
24 |
3 |
8-Φ18 |
||
|
125 |
5″ |
254 |
184 |
210 |
250 |
480 |
26 |
3 |
8-Φ18 |
||
|
150 |
6″ |
267 |
212 |
240 |
285 |
550 |
26 |
3 |
8-Φ23 |
||
|
200 |
8″ |
292 |
268 |
295 |
340 |
630 |
30 |
3 |
8-Φ23 |
12-Φ23 |
|
|
250 |
10″ |
330 |
320 |
350 |
355 |
405 |
750 |
32 |
3 |
12-Φ23 |
12-Φ27 |
|
300 |
12″ |
356 |
370 |
400 |
410 |
460 |
820 |
32 |
4 |
12-Φ23 |
12-Φ27 |
|
350 |
14″ |
381 |
430 |
460 |
470 |
520 |
980 |
36 |
4 |
16-Φ23 |
16-Φ27 |
|
400 |
16″ |
406 |
482 |
515 |
525 |
580 |
1010 |
38 |
4 |
16-Φ27 |
16-Φ31 |
|
450 |
18″ |
432 |
532 |
565 |
585 |
640 |
1195 |
40 |
4 |
20-Φ27 |
20-Φ31 |
|
500 |
20″ |
457 |
585 |
620 |
650 |
715 |
1270 |
42 |
4 |
20-Φ27 |
20-Φ34 |
|
600 |
24″ |
508 |
685 |
725 |
770 |
840 |
1390 |
48 |
5 |
20-Φ31 |
20-Φ37 |
|
700 |
28″ |
610 |
800 |
840 |
|
895 |
1550 |
40 |
5 |
24-Φ31 |
|
|
800 |
32″ |
660 |
905 |
950 |
|
1015 |
1750 |
44 |
5 |
24-Φ34 |
|
|
900 |
36″ |
711 |
1005 |
1050 |
|
1115 |
1950 |
46 |
5 |
28-Φ34 |
|
|
1000 |
40″ |
811 |
1110 |
1160 |
|
1230 |
2170 |
50 |
5 |
28-Φ38 |
|
